排母,連接器的一種，英文名稱：Female Header。是一種廣泛應用于 電子、電器、儀表中的通用連接器件，主要起到電流或信號傳輸?shù)淖饔谩ＭǔＥc排針配套使用，構成板對板連接。
目錄

    1.什么是排母
    3.排母應用

1.什么是排母

排針連接器，是—種連接器原材料。


排母的英文名稱是female header，它是—種電腦周邊連接器，起連接和傳送電源或信號的作用。

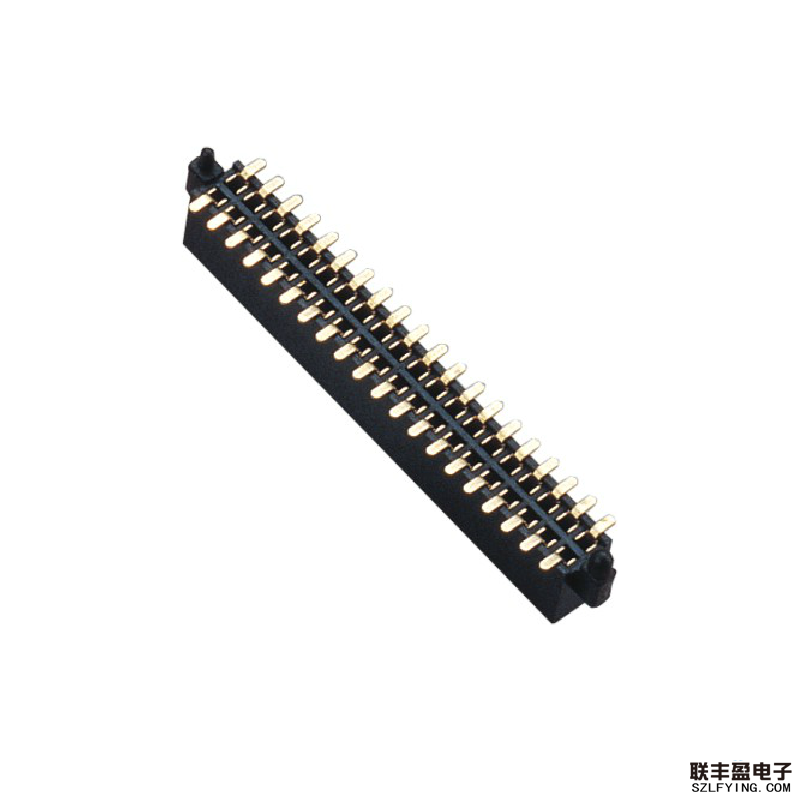

精密排母PC104插座連接器。針長度有長針12.0mm和短針3.0mm等。排針（ Pin header ） 排母（female header）系列：有2－50P。1.27mm排針排母，2.0mm排針排母，2.54mm排針排母。單排排針排母，雙排排針排母，三排排針排母。DIP直插型排針排母，SMT貼片型排針排母。90度角排針排母，180度角排針排母。

1.什么是排母



2.排母工作原理

分類：

1、排母按照間距劃分：分0.8，1.0，1.27，2.0，2.54間距。

2、排母按照塑膠高度和是否帶凸點來劃分，凸點分半凸和全凸。

3、按照排針的排數劃分：分單排、雙排、3排、4排等，目前最高只有4排。

4、按照安裝方式劃分：180度用S表示、90度用W表示、SMT用T表示。

5、按照是否需要增高，是否需要帶定位柱來劃分，定位柱有2種，一種是內定位柱，一種是耳定位柱。

排母端子類型: U端子和Y端子

U型端子，接觸有3個面一般塑高低的用U型端子

Y型端子，接觸有2個面一般塑高高的用Y型端子

3.排母應用

應用范圍 PCB 接口類型 AC/DC ，本公司專業生產排針排母等連接器，產品包含1.27mm排針，2.0mm排針，2.54mm排針， 單排排針，雙排排針，雙層塑膠排針，DIP型直插排針，SMT型貼片排針，90度拆彎排針等,廣泛應用于各種計算機,手機,數碼相機,及各種影音視器材等領域。

五金車床件系列產品廣泛應用于鐘表、電腦、通訊等行業設備。 憑借美國和瑞士高品質材料及先進設備的支持，我們能夠保證向客戶提供優良品質、具有競爭性的價格及迅速交付的產品。我們能針對市場需求做出快速反應。

 排母 應用范圍: 接口類型: 形狀: 制作工藝: 特性: 接觸件材質: 絕緣體材質: 芯數: 針數。
